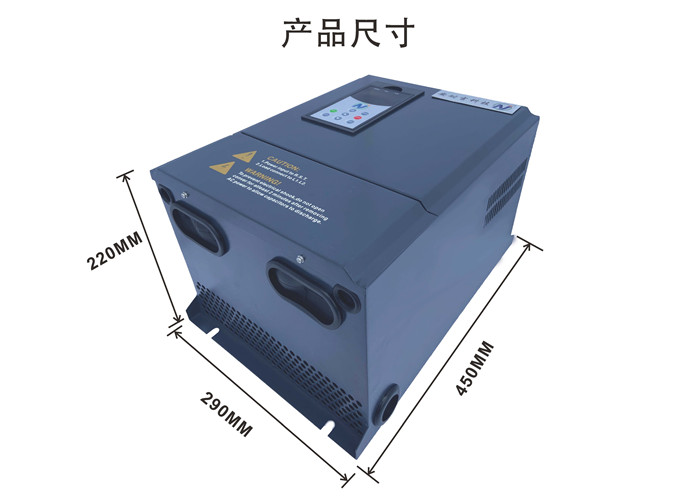

20KW電磁加熱器
型 號：ANJ2014-T0020-3T
產品規格：20KW
功能簡介：ANJ2014-T0020-3T 20KW電磁加熱器采用本公司第三代DSP數字處理平臺技術，開放式應用結構，超寬電感量適應線圈范圍，通過數字可編程控制系統可以實現不同客戶、不同場合的專用功能。
產品應用：塑料機械加熱、熔煉爐、采暖熱水器、各種鍋爐、食品加工、工業機械加熱、模具加熱、紡織、印染、焊接預熱、石油天然氣輸送及管道加熱等行業應用。
產品規格：20KW
功能簡介：ANJ2014-T0020-3T 20KW電磁加熱器采用本公司第三代DSP數字處理平臺技術，開放式應用結構，超寬電感量適應線圈范圍，通過數字可編程控制系統可以實現不同客戶、不同場合的專用功能。
產品應用：塑料機械加熱、熔煉爐、采暖熱水器、各種鍋爐、食品加工、工業機械加熱、模具加熱、紡織、印染、焊接預熱、石油天然氣輸送及管道加熱等行業應用。
訂購熱線：18059800849
20KW電磁加熱控制器
ANJ數字恒流系列20KW電磁加熱器是我公司專門針對塑料機械加熱、熔煉爐、采暖熱水器、各種鍋爐，食品加工，工業機械加熱，模具加熱，紡織印染。焊接預熱，石油天然氣輸送及管道加熱等行業應用。
特點是各種工業高效加熱中應用十分廣泛，具有很強的節能效果，熱效率達98%以上，比電阻式加熱、天然氣節能達30%以上。
ANJ恒流-20KW采用本公司第三代DSP數字處理平臺技術，開放式應用結構，超寬電感量適應線圈范圍，通過數字可編程控制系統可以實現不同客戶、不同場合的專用功能。
ANJ恒流系列主要特點：
●強大的控制平臺 ●線圈自適應，超大電感量范圍
●領先的PWM移相算法 ●DSP數字控制系統
●開放式硬件架構 ●世界名牌英飛凌IGBT變頻技術
●完美的可靠性設計 ●人機工程設計
●多達30多種保護功能 ●豐富的外圍接口
●領先的PWM移相算法 ●DSP數字控制系統
●開放式硬件架構 ●世界名牌英飛凌IGBT變頻技術
●完美的可靠性設計 ●人機工程設計
●多達30多種保護功能 ●豐富的外圍接口
20KW恒流電磁加熱器基本性能參數
|
名稱
|
參數性能
|
|
額定功率
|
20KW
|
|
額定電流
|
30A
|
|
額定電壓頻率
|
AC 380V/50Hz
|
|
電壓適, 應范圍
|
AC310-460V
|
|
適應環境溫度
|
-20℃~50℃
|
|
適應環境濕度
|
≤95%
|
|
功率調節范圍
|
10%-100%無級調節
|
|
熱轉換效率
|
≥98%
|
|
有效功率
|
≥85%
|
|
工作頻率
|
10-30KHz
|
|
主電路結構
|
全橋式串聯諧振
|
|
控制系統
|
數字芯片DSP控制高頻感應加熱
|
|
應用模式
|
開放式應用平臺
|
|
顯示器
|
可編程數字顯示器
|
|
啟動時間
|
〈3S
|
|
瞬間過流保護時間
|
≤2uS
|
|
功率過載保護
|
130%瞬間保護
|
|
軟啟動方式
|
具有完全電氣隔離軟啟動加熱/停止模式
|
|
支持PID調節功率
|
識別0-5V輸入電壓
|
|
支持0-150℃負載溫度檢測
|
精度達±1℃
|
|
冷卻方式
|
強制風冷，采用3個120mm高速直流風機
|
|
安裝方式
|
壁掛式
|
|
20KW線圈參數
|
電感量280-320uH 線徑橫截面大于16mm2。
|
|
加熱距離
|
20-25mm
|
|
使用壽命
|
>50000H
|

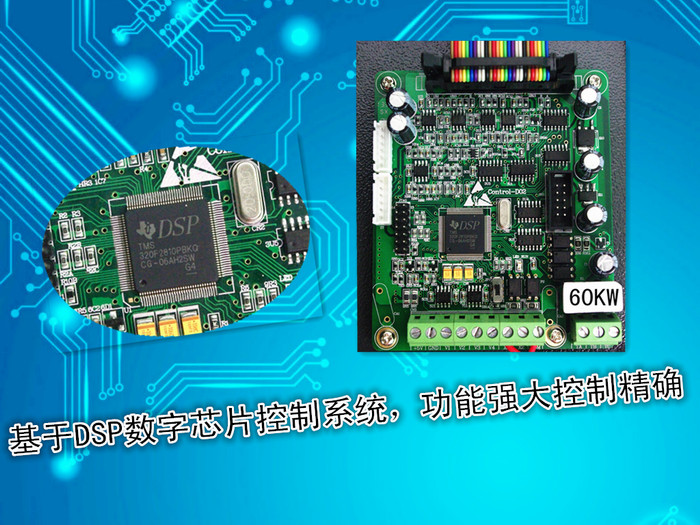

感應加熱 TMS320F2810 DSP 芯片簡要說明
數字信號處理器 DSP 芯片已廣泛應用于通信、自動控制、航天航空、軍事、醫療等領域。
TMS320F2810 DSP 芯片具有如下主要特點：
(1) 在一個指令周期內可完成一次乘法和一次加法；
(2) 程序和數據空間分開，可以同時訪問指令和數據；
(3) 片內具有快速 RAM，通常可通過獨立的數據總線在兩 RAM 塊中 同時訪問；
(4) 具有低開銷或無開銷循環及跳轉的硬件支持；
(5) 快速的中斷處理和硬件 I/O 支持；
(6) 具有在單周期內操作的多個硬件地址產生器；
(7) 可以并行執行多個操作；
(8) 支持流水線操作，使取指、譯碼和執行等操作可以重疊執行。
數字信號處理系統的優越性表現為:
1:靈活性好：當處理方法和參數發生變化時，只需通過改變軟件設計以適應相應的變化；
2:精度高：信號處理系統可以通過 A/D 變換的位數、處理器的字長和適當?shù)乃惴M足精度要求；
3:可靠性好：處理系統受環境溫度、濕度、噪聲及電磁場的干擾所造成的影響較??；
4:可大規模集成：隨著半導體集成電路技術的發展，數字電路的集成度可以做得很高，具有體積小、功耗小、產品一致性好等優點。
說明：以上電感量為參考值，實際時以工作電流和顯示頻率為準。
注意：線圈繞在管道時保溫棉厚度高于20mm-25mm
線圈參考參數與測試方法：可參考網站：安裝視頻 - 廈門安耐吉科技有限公司 (energy88.com)
具體隨著版本變化，可能有微調，請聯系我公司技術員
